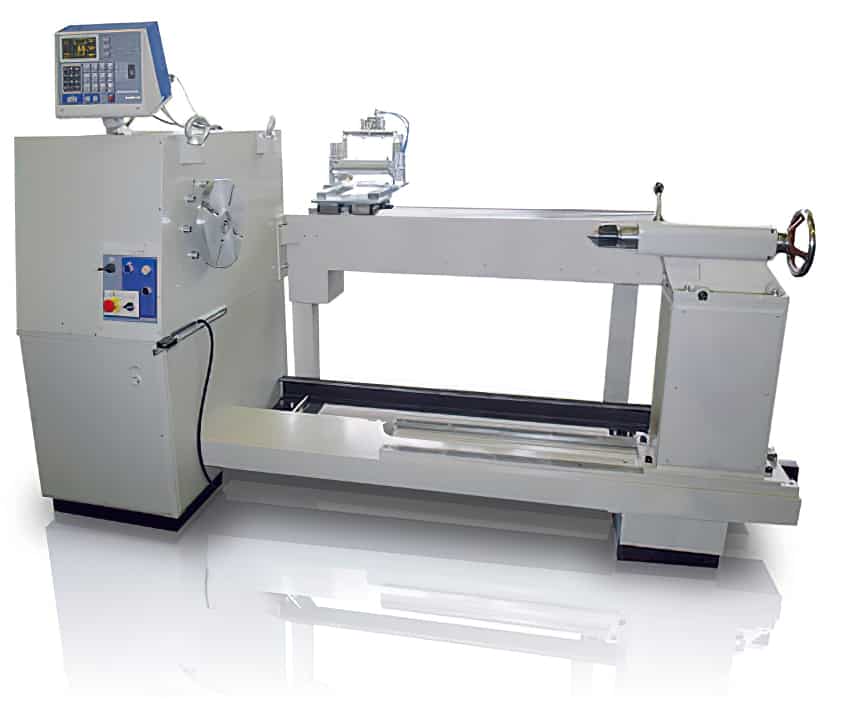

Drahtwickelmaschinen / Linearwickelmaschinen
Wir vertreiben elektronische programmierbare Drahtwickelmaschinen / Linearwickelmaschinen und passendes Zubehör. Unsere Maschinen zeichnen sich durch einfache Bedienung, hohe Genauigkeit, ruhigen Lauf und hohe Zuverlässigkeit aus und gehören daher zu Spitzenprodukten im Bereich Wickeltechnik.
Die Herstellung von Verteilungstransformatoren und schweren Spulen sowie die der Herstellung von einfachen bis komplizierten Mehrkammerspulen, Trapez-Wicklungen und asymmetrischen Wicklungen. Die Produktion von großen und schweren Spulen mit Flachdraht ist ebenfalls möglich.
Produktübersicht Drahtwickelmaschinen / Linearwickelmaschinen

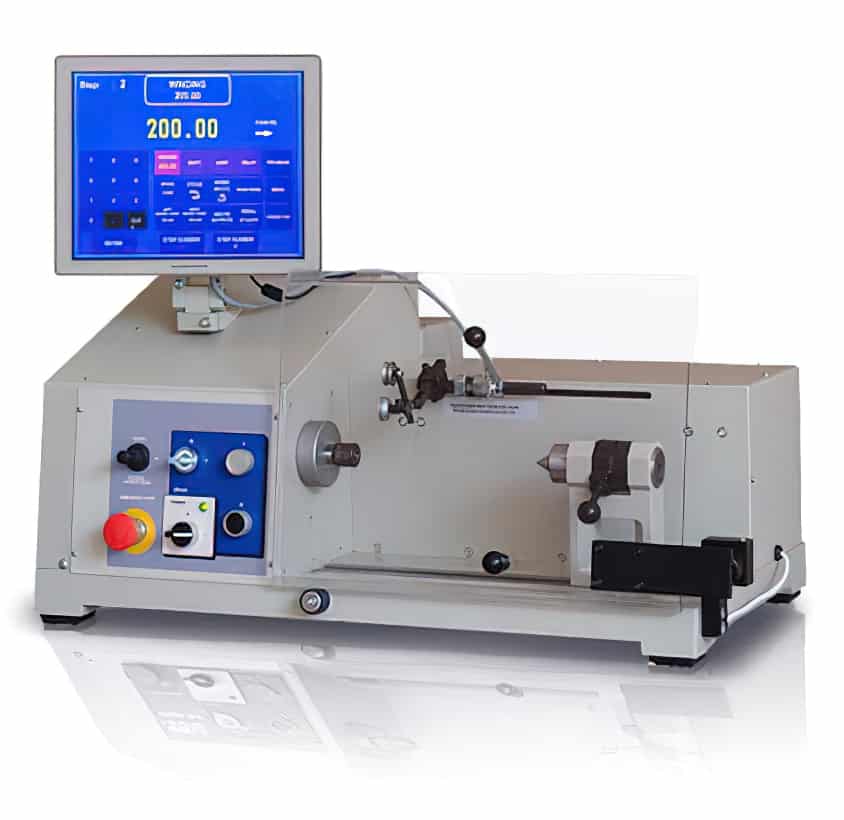

Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 22 |
| Drahtdurchmesser |
mm |
0,02-1,7 |
| Vorschubbereich |
mm/U. |
0,008-40,0 |
| Verlegebreite |
mm |
0,1-210,0 |
| Windungsauflösen |
U. |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
| Drehzahl |
U./min. |
12000 / 6000 / 3000 |
| Drehmoment |
Nm |
0,7 / 1,5 / 3 |
| Aufspannlänge |
mm |
250 |
| Max. Wickeldurchmesser |
mm |
180 |
| Netzanschluss |
V/Hz |
230 / 50-60 |
| Platzbedarf |
mm |
780 x 420 |
| Gewicht |
kg |
85 |

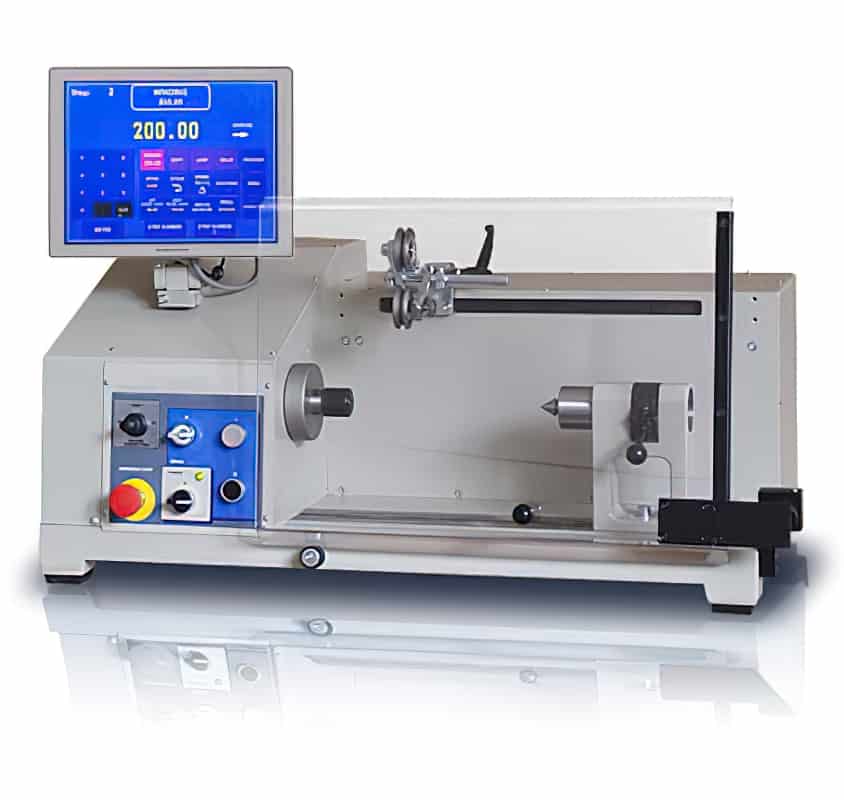

Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 32 |
ERN 32S |
| Drahtdurchmesser |
mm |
0,02-2,5 |
0,02-3,0 |
| Vorschubbereich |
mm/U. |
0,008-40,0 |
0,008-40,0 |
| Verlegebreite |
mm |
0,1-300,0 |
0,1-300,0 |
| Windungsauflösen |
U. |
0,01 |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
0,01 |
| Drehzahl |
U./min. |
6000 / 1500 / 750 |
4000 / 1000 / 500 |
| Drehmoment |
Nm |
1,5 / 6 / 12 |
3 / 12 / 24 |
| Aufspannlänge |
mm |
340 |
340 |
| Max. Wickeldurchmesser |
mm |
250 |
250 |
| Netzanschluss |
V/Hz |
230 / 50-60 |
3 x 400 / 50-60 |
| Platzbedarf |
mm |
870 x 460 |
870 x 460 |
| Gewicht |
kg |
120 |
120 |

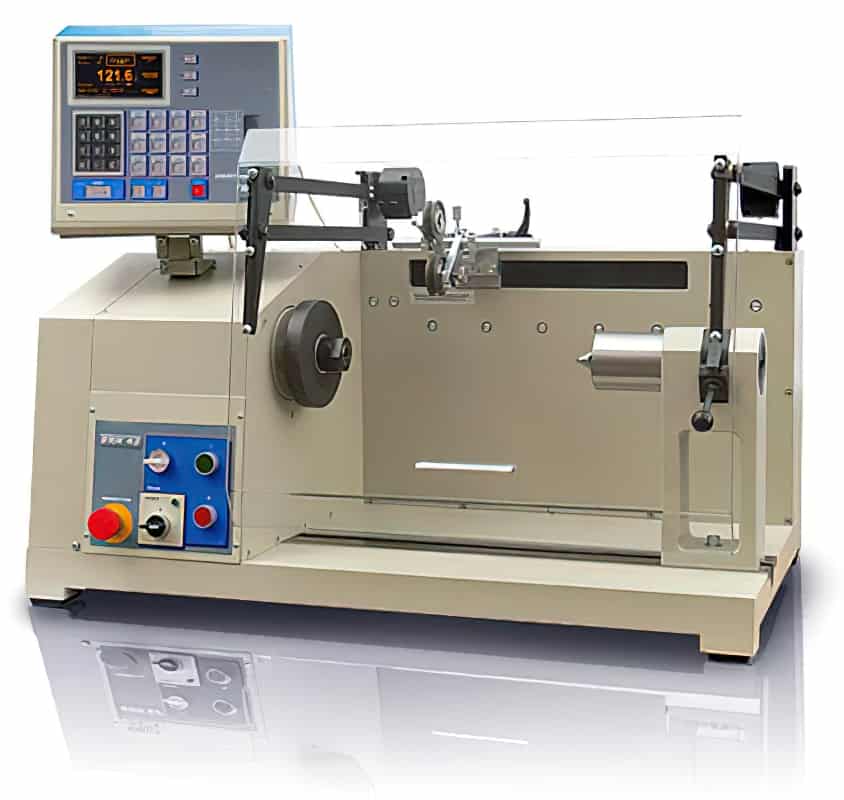

Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 42 |
ERN 42S |
| Drahtdurchmesser |
mm |
0,02-5,0 |
0,02-5,0 |
| Vorschubbereich |
mm/U. |
0,008-40,0 |
0,008-40,0 |
| Verlegebreite |
mm |
0,1-300,0 |
0,1-300,0 |
| Windungsauflösen |
U. |
0,01 |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
0,01 |
| Drehzahl |
U./min. |
4000 / 1000 / 500 |
4000 / 1000 |
| Drehmoment |
Nm |
3,5 / 15 / 30 |
7 / 30 |
| Aufspannlänge |
mm |
330 |
330 |
| Max. Wickeldurchmesser |
mm |
450 |
450 |
| Netzanschluss |
V/Hz |
3 x 400 / 50-60 |
3 x 400 / 50-60 |
| Platzbedarf |
mm |
910 x 530 |
910 x 530 |
| Gewicht |
kg |
140 |
140 |

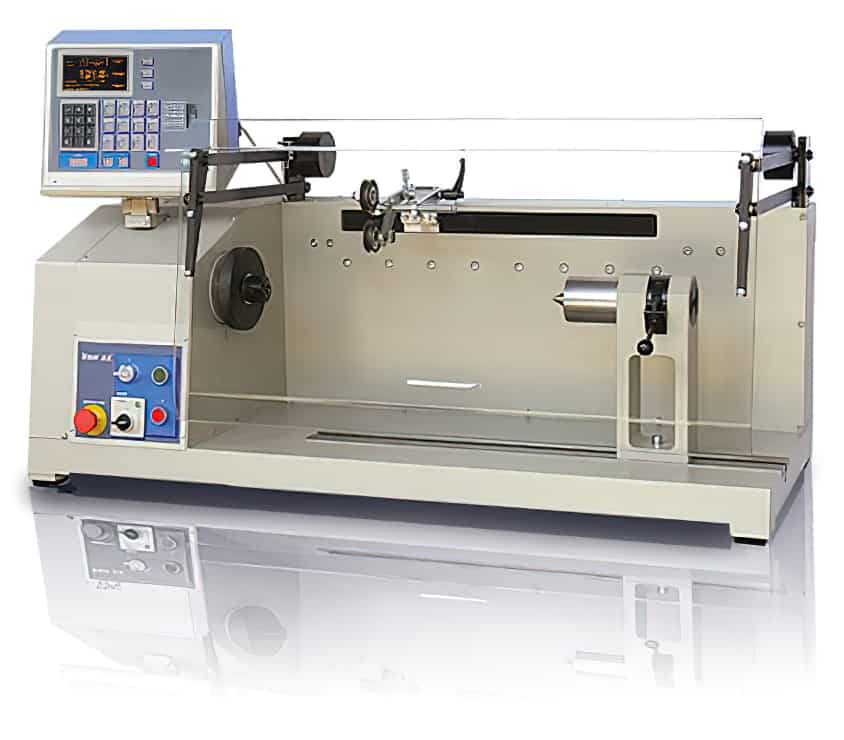

Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 52 |
ERN 52S |
| Drahtdurchmesser |
mm |
0,02-5,0 |
0,02-5,0 |
| Vorschubbereich |
mm/U. |
0,008-40,0 |
0,008-40,0 |
| Verlegebreite |
mm |
0,1-450,0 |
0,1-450,0 |
| Windungsauflösen |
U. |
0,01 |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
0,01 |
| Drehzahl |
U./min. |
4000 / 1000 / 500 |
4000 / 1000 |
| Drehmoment |
Nm |
3,5 / 15 / 30 |
7 / 30 |
| Aufspannlänge |
mm |
650 |
650 |
| Max. Wickeldurchmesser |
mm |
450 |
450 |
| Netzanschluss |
V/Hz |
3 x 400 / 50-60 |
3 x 400 / 50-60 |
| Platzbedarf |
mm |
1235 x 530 |
1235 x 530 |
| Gewicht |
kg |
180 |
180 |

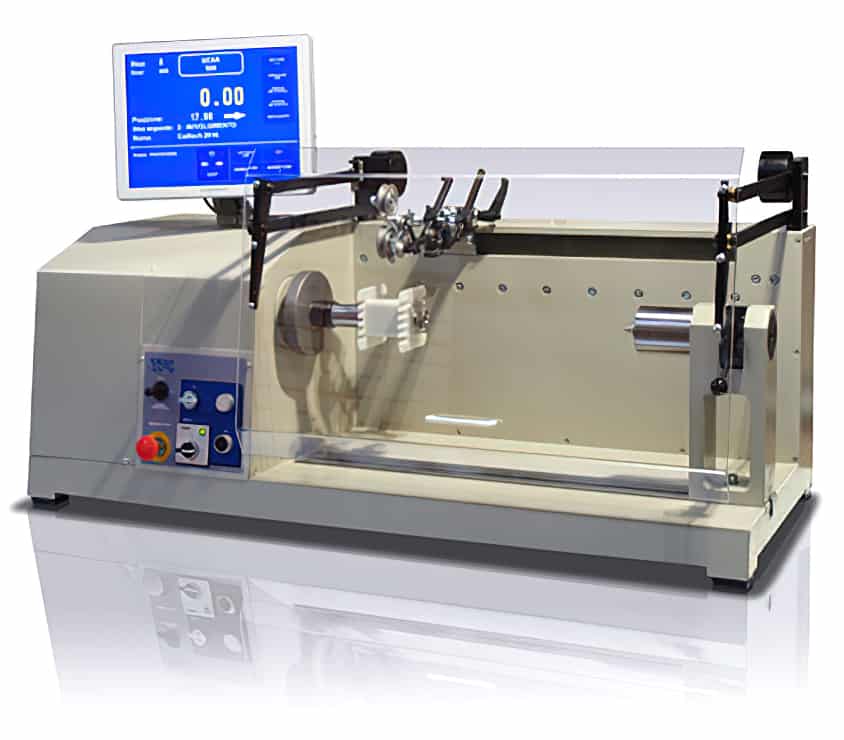

Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 60 |
| Drahtdurchmesser |
mm |
0,02-5,0 |
| Vorschubbereich |
mm/U. |
0,008-40,0 |
| Verlegebreite |
mm |
0,1-450,0 |
| Windungsauflösen |
U. |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
| Drehzahl |
U./min. |
500 / 2000 |
| Drehmoment |
Nm |
60 / 20 |
| Aufspannlänge |
mm |
650 |
| Max. Wickeldurchmesser |
mm |
450 |
| Netzanschluss |
V/Hz |
3 x 400 / 50-60 |
| Platzbedarf |
mm |
1235 x 530 |
| Gewicht |
kg |
200 |

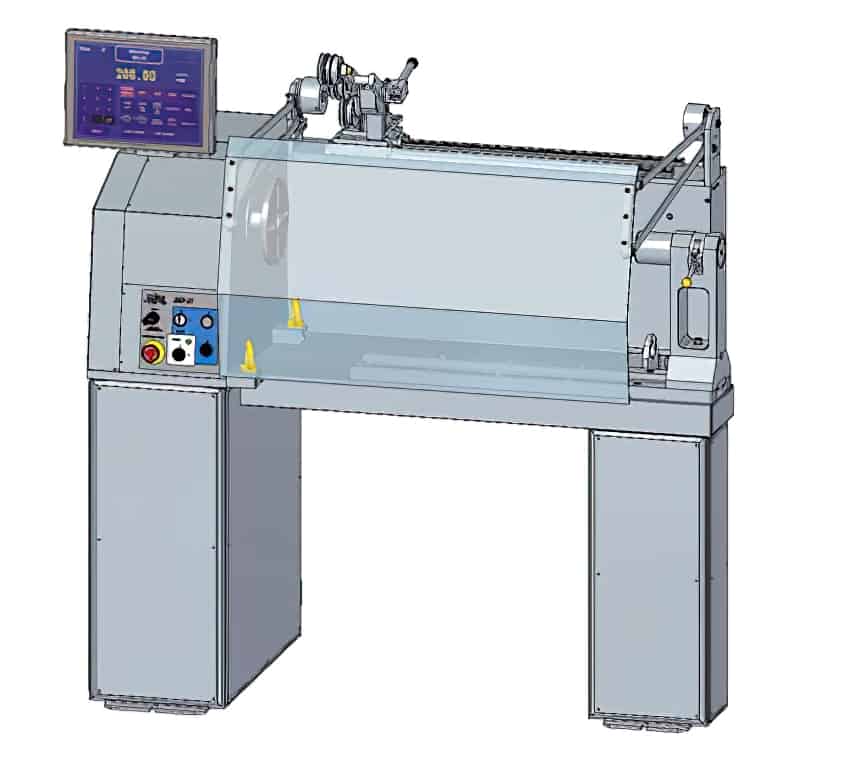

Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 80 |
| Drahtdurchmesser |
mm |
0,02-5,0 |
| Vorschubbereich |
mm/U. |
0,008-40,0 |
| Verlegebreite |
mm |
0,1-550,0 |
| Windungsauflösen |
U. |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
| Drehzahl |
U./min. |
750 / 3000 |
| Drehmoment |
Nm |
60 / 20 |
| Aufspannlänge |
mm |
550 |
| Max. Wickeldurchmesser |
mm |
600 |
| Netzanschluss |
V/Hz |
3 x 400 / 50-60 |
| Platzbedarf |
mm |
1330 x 680 x 1600 |
| Gewicht |
kg |
300 |

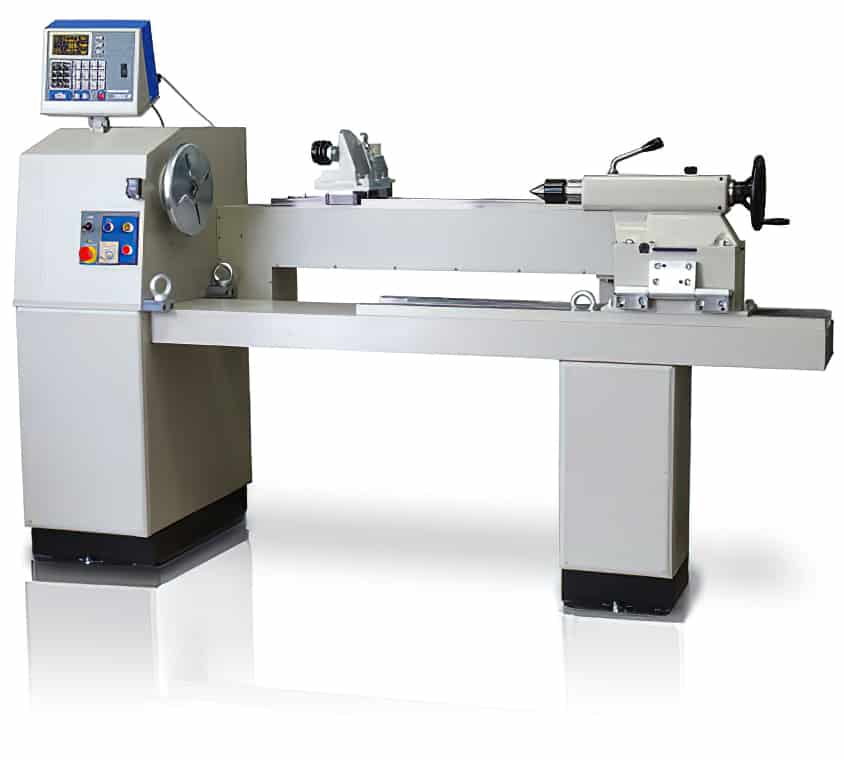

Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 100 |
| Vorschubbereich |
mm/U. |
0,008-160,0 |
| Verlegebreite |
mm |
400 / 800 / 1000 / 1200 |
| Max. Wickeldurchmesser |
mm |
600 / 800 / 1000 |
| Windungsauflösen |
U. |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
| Drehzahl |
U./min. |
600 / 300 |
| Drehmoment |
Nm |
75 / 150 |
| Max. Spulengewicht |
kg |
400 |
| Aufspannlänge |
mm |
800 / 1200 / 1400 / 1600 |
| Netzanschluss |
V/Hz |
3 x 400 / 50-60 |
| Platzbedarf |
mm |
740 x 1800 / 1400 / 1600 |
| Gewicht |
kg |
600 / 750 / 900 |
Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 200 |
| Vorschubbereich |
mm/U. |
0,008-160,0 |
| Verlegebreite |
mm |
400 / 800 / 1000 / 1200 |
| Max. Wickeldurchmesser |
mm |
600 / 800 / 1000 |
| Windungsauflösen |
U. |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
| Drehzahl |
U./min. |
150 / 75 |
| Drehmoment |
Nm |
270 / 540 |
| Max. Spulengewicht |
kg |
400 |
| Aufspannlänge |
mm |
800 / 1200 / 1400 / 1600 |
| Netzanschluss |
V/Hz |
3 x 400 / 50-60 |
| Platzbedarf |
mm |
780 x 1800 / 2300 / 2800 |
| Gewicht |
kg |
700 / 850 / 1000 |
Technische Spezifikationen
| Eigenschaft |
Einheit |
ERN 500 |
| Vorschubbereich |
mm/U. |
0,008-160,0 |
| Verlegebreite |
mm |
800 / 1000 / 1200 |
| Max. Wickeldurchmesser |
mm |
800 / 1000 |
| Windungsauflösen |
U. |
0,01 |
| Anhaltegenauigkeit |
U. |
0,01 |
| Drehzahl |
U./min. |
150 / 75 |
| Drehmoment |
Nm |
800 / 1600 |
| Max. Spulengewicht |
kg |
1000 |
| Aufspannlänge |
mm |
1200 / 1400 / 1600 |
| Netzanschluss |
V/Hz |
3 x 400 / 50-60 |
| Platzbedarf |
mm |
780 x 2350 / 2550 / 2750 |
| Gewicht |
kg |
1100 / 1200 / 1300 |
