Verbindungstechnik – Kaltpressschweißen
Unsere Kaltpressschweißeinrichtungen im Detail
Leistungsmerkmale
Mit unseren mobilen Kaltpress-Schweißeinrichtungen stellen wir Ihnen ein äußerst wirtschaftliches und flexibles Arbeitsgerät für Ihre Verbindungstechnik zur Verfügung. Es ist speziell geeignet zum Anschweißen von Ausleitern am Anfang und am Ende einer Wicklung. Es bietet alle Vorteile der Kaltpress-Schweißtechnik wie hohe Produktivität, Qualität der Verbindung, Sauberkeit und der Möglichkeit, verschiedene Materialien wie Kupfer und Aluminium miteinander zu verschweißen.
Technische Spezifikationen
| Presskraft | 80-220 kN |
|---|---|
| Banddicke AL | max. 1,2-3,0 mm |
| Banddicke CU | max. 1,2-2,5 mm |
| Anschlussdicke | max. 2,5-12,0 mm |
| Anschlussbreite | max. 50-150 mm |
| Hydraulikbetrieb | max. 650 bar |
| Pressdruck | regulierbar | Gewicht der Presse | 10-32 kg |

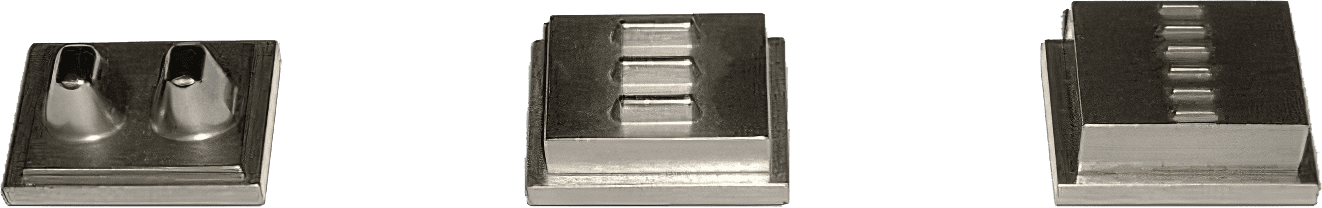

Kaltpressschweißen – Presswerkzeuge

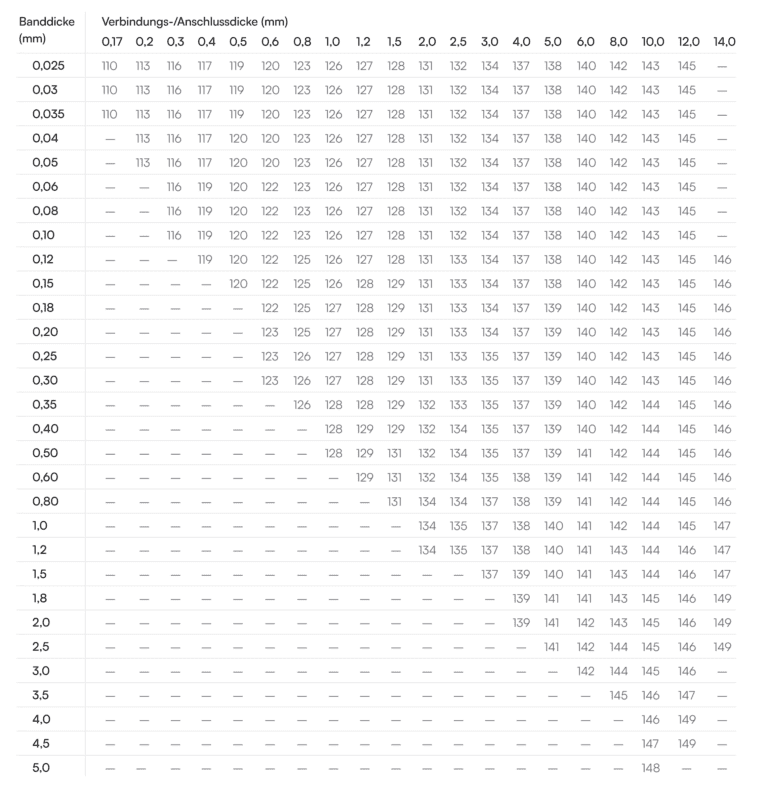

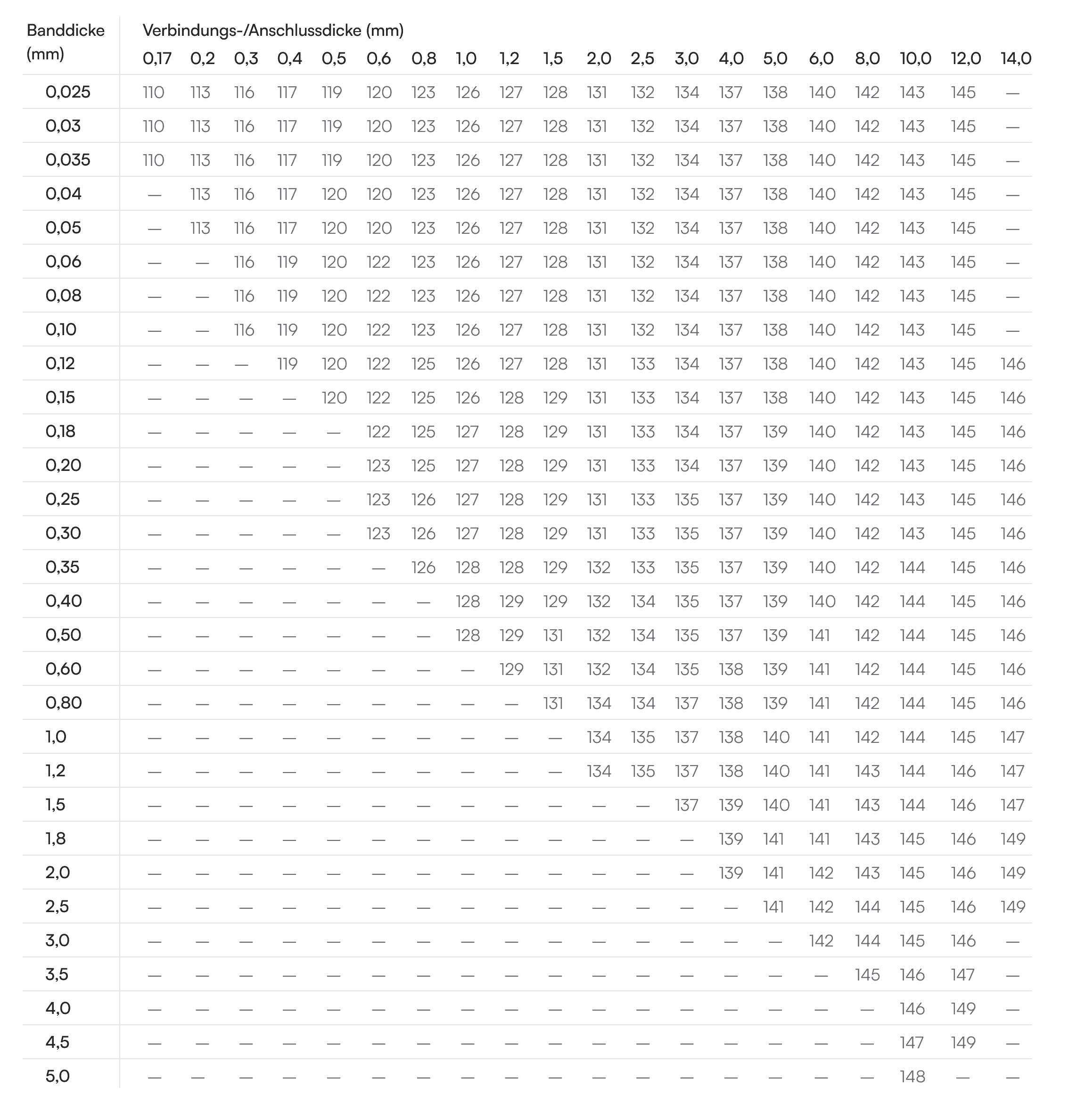

Die Presswerkzeuge werden aus der Tabelle ausgewählt. Wird eine Zwischendimension der Bänder oder Anschlüsse eingesetzt, so ist zur Werkzeugwahl die nächsthöhere Dimension zu berücksichtigen.
